作为梁的H型钢,如何放置?
作者: 编辑: 来源: 发布日期: 2019.07.11
信息摘要:
Q:采用H型钢作为梁构件,摆放H型钢时,为何上下翼缘呈水平方向?A:这是因为梁以弯曲变形为主,当H型钢上下翼缘板呈水平方向摆放时,截面的大部…
Q: 采用H型钢作为梁构件,摆放H型钢时,为何上下翼缘呈水平方向?

A: 这是因为梁以弯曲变形为主,当H型钢上下翼缘板呈水平方向摆放时,截面的大部分位

于离中和轴最远处,可以有效抵抗弯曲变形引起的截面上下伸缩变形。

在材料的截面中,离中和轴越远,其伸长或压缩越大。尽量使材料的截面位于离中和轴最远处,则抵抗变形的效果最佳。

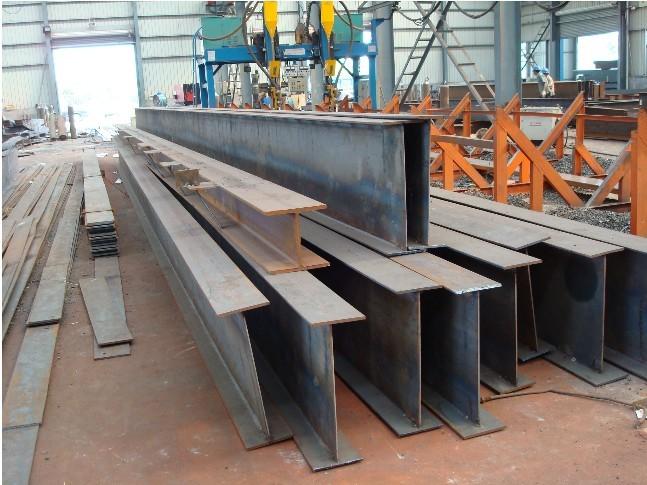

作为梁的H型钢,如何放置?

如下图,采取上下翼缘板呈水平方向放置,由上下翼缘板抵抗伸缩变形,整体的弯曲变形就小很多。此时的腹板只起连接作用,不参与抵抗弯曲变形的工作。

如果采取腹板呈水平方向摆放的形式,那么整个截面都与中和轴连接在一起,使得截面的小部分位于离中和轴最远处。这样一来,截面的各个部分变形都比较小,抵抗伸缩的能力下降。在较小的弯矩作用下,梁也很容易产生较大的弯曲变形。这种摆放方式无法使截面实现较大伸缩,只能使截面处于较小的伸缩范围内。

设计梁时,采取上下翼缘板呈水平方向的摆放形式,是为了提高梁的弯曲能力。利用较薄的腹板连接较厚的上下翼缘板,在抵抗弯曲方面,是较为理想的摆放方式。

翼缘板位于上下边缘→可以抵抗较大变形→抗弯能力强
