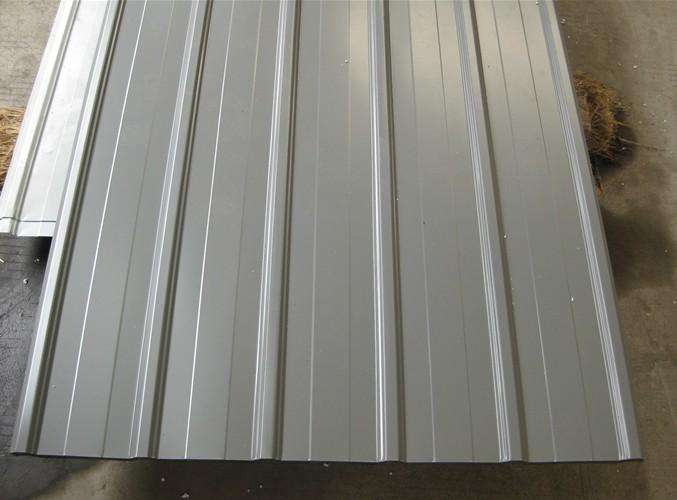

设计出的彩钢夹芯板施工图,大无数深度不能够,重点缘故是由于设计职员对原料模数,施工工艺不太了解,加之时光短而形成。所以,在图纸会审时,施工技艺职员应和设计职员进行很好的交谈。
例如,关于门窗的大小及位置饿,在二次设计时能不根据原料模数做相应的调节等问题,应征的设计职员的赞同。关于二次设计,有俩种模式:其一是施工职员入场前,由技艺员现场测绘尺寸,了解土建施工的偏差,根据彩钢板的模数及门窗的强度,结构等要求,对设计单位的施工图进行细化,排列图,大样图等。等施工工人入场后照图施工,这是一种惯例的做法。
而且可熟练工人的有利提议。在这里解说一下,为何提到在二次设计时有可能调节原设计图中的门窗尺寸?因为设计职员习惯于以前土建工程的模数要求,如窗宽有1000mm,2000mm。1500mm等尺寸模数,门宽有900mm,1000mm等尺寸模数。
假如在
彩钢夹芯板隔墙上选用该尺寸,就会出现下面问题:若选用的是企口型彩钢夹芯板,其有用宽度为1150mm,本质宽度为1175mm。若窗户宽度尺寸取1000mm,就要在排列好的彩钢板上锯出窗洞,锯下的洞口原料大无数不能再被利用,而且窗缝和彩钢板拼接缝有错位,不雅观。
若对窗户宽度没有特别严格的尺寸,就不如把宽度改为彩钢板的有用宽度1150mm。如此,窗洞口可用留的方式处理。如此可节俭原料,而且窗缝与彩钢夹芯板拼接缝相重合,功效雅观。
