彩钢瓦光伏项目施工安装详解及注意事项!
作者: 编辑: 来源: 发布日期: 2019.07.29
信息摘要:
目前彩钢屋面多为坡屋面,常见的坡度为5%和10%。屋面板为压型钢板或压型夹芯板,下部为檩条,檩条搭设在门式钢架等主要支撑结构上。在国内,此种…
目前彩钢屋面多为坡屋面,常见的坡度为5%和10%。屋面板为压型钢板或压型夹芯板,下部为檩条,檩条搭设在门式钢架等主要支撑结构上。在国内,此种类型的屋面安装光伏电站实例较多。对于此种屋面,光伏组件可沿屋面坡度平行铺设,也可以设计成一定倾角的方式布置。上部支架可通过不同的连接件、紧固件与屋面承重结构连接。

常见的 彩钢板屋面的主要形式有:直立锁边型、角驰型、卡口型、明钉型等。不同彩钢瓦结构对应不同的支架夹具,夹具与彩钢瓦匹配越佳支架安装的可靠性越高。

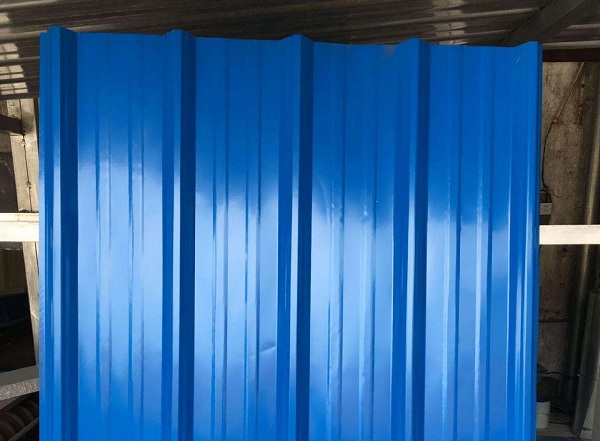

timg (22)

彩钢瓦屋面建设要求

彩钢屋面光伏发电项目属于对已有建筑物彩钢屋面的改造项目,因而建筑物的屋面形式、建筑物的结构形式、光伏阵列的布置形式及光伏组件本身的形式,以上条件的多样性决定了屋面光伏支架的形式多种多样。屋面的形式及建筑物的结构形式对光伏支架的工程造价影响较大。一般来说,屋面的防水等级越高,屋面防水层不外露,屋面的活荷载越大及建筑物整体结构较好、承载能力较强的屋面,光伏支架的工程造价越低,反之,工程造价越高。

根据原有建筑物的结构形式,屋面形式及承载力情况,考虑到各个车间实际的用电负荷及安装容量等因素,项目主要的布置方式为:沿屋面坡度平铺布置、组件作为屋面的布置形式、北坡起一定的角度,使北坡布置与南坡角度一致。

不同承重的彩钢瓦屋面安装方式

钢架或屋架、檩条和屋面板作为彩钢屋面重要的组成部分。彩钢板的安装方式与钢架或屋架、檩条和屋面板的承重直接有重要关系。各种连接件、紧固件的数量和尺寸可通过静力计算分析和设计构造求得。

1)钢架或屋架、檩条均能满足设计要求且屋面板钢度较大时,这种方式是比较合理的安装条件,光伏支架采用连接件与屋面板连接,并尽可能靠近檩条位置固定。

2)钢架或屋架、檩条均能满足设计要求,但屋面板钢度较小,变形较大时,这种类型的彩钢屋顶主要表现为车棚、公交候车厅、养殖场等一些要求程度不太高的场所。光伏支架可采用连接件直接与檩条处的屋面板直接连接方式,也可以采用连接件与檩条通过穿透屋面板的方式进行连接。

3)仅钢架或屋架能满足设计要求,檩条及屋面板承载能力较小时,此种布置方式,采用连接件与钢架或屋架连接,具体连接安装方式同支架与檩条穿透屋面板连接方式。

4)还有一种连接方式为将固定支架的位置屋面板割开,通过型钢柱连接到屋面钢梁上。

以上为主要彩钢屋面的光伏支架布置方式总结,对于穿透屋面的连接件,必须带有防水垫片或采用密封结构胶处理,保证防水能力。若钢架或屋架、檩条、屋面板均不能满足设计要求:原屋面上不能建设光伏电站项目。支架设计前,必须对原有屋面的钢架或屋架、檩条、屋面板等受力构件进行准确核算。
